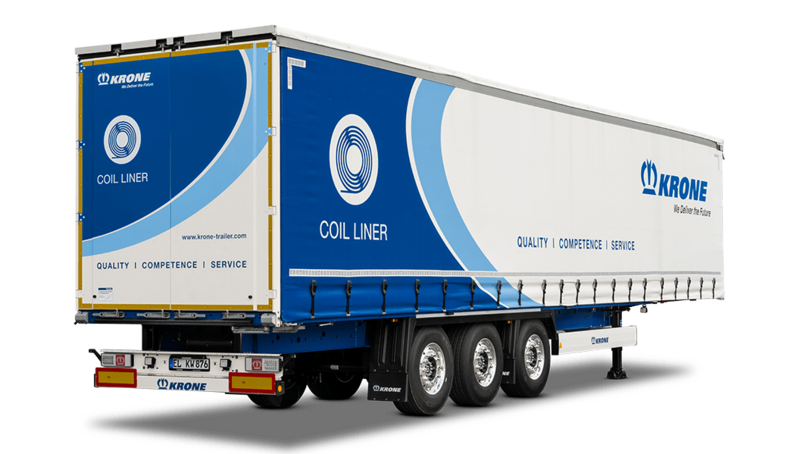

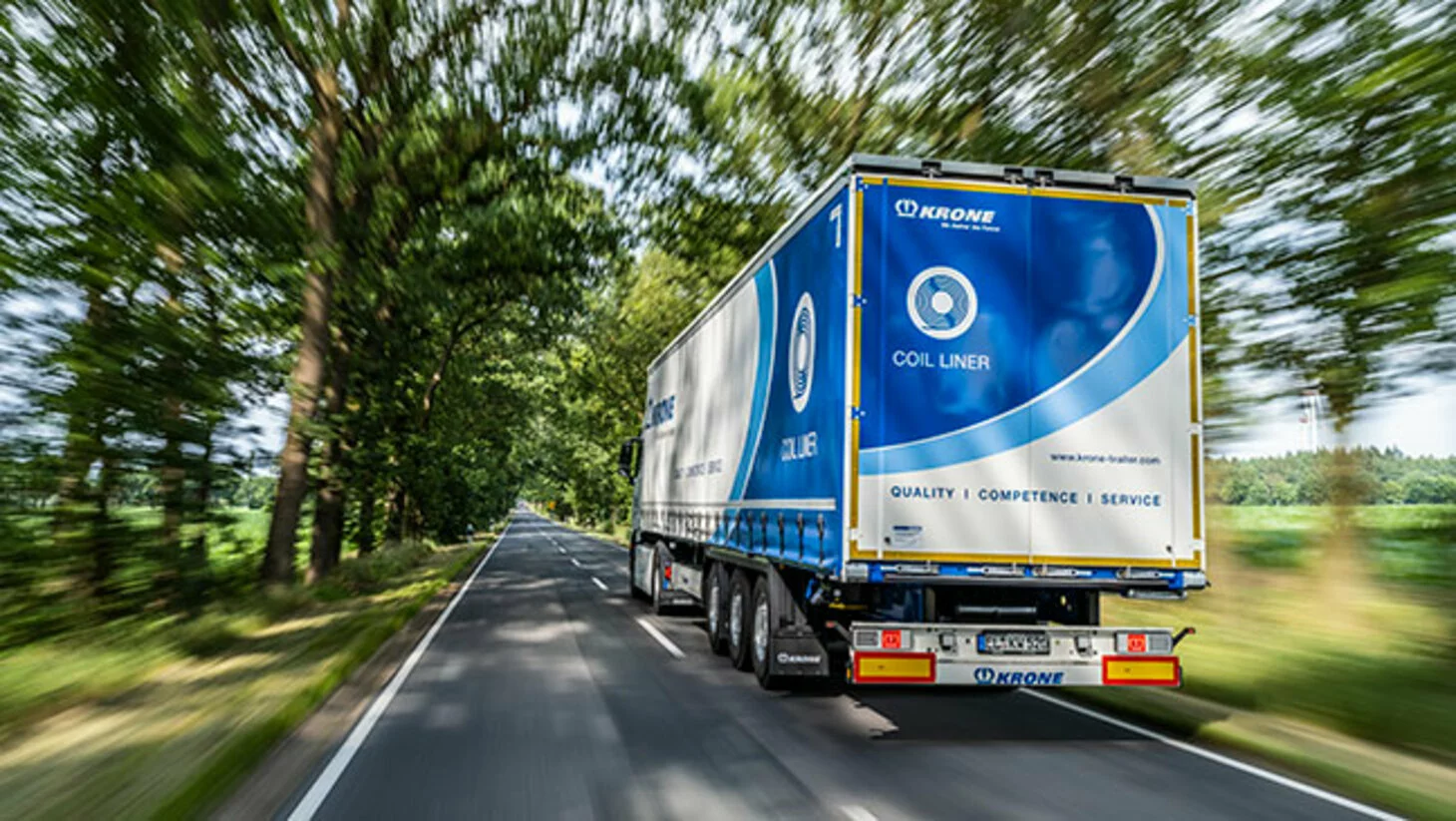

Coil Liner

Typ: SDP 27 eLCQ41-CS

Coil Liner sa vyznačuje mnohými praktickými detailmi. Je vybavený extrémne robustným podvozkom. Okrem toho jeho odolné zaisťovacie otvory na vonkajšom ráme a prídavné klanice umožňujú čo najlepšie upevnenie oceľových zvitkov.

Vďaka vonkajšiemu rámu Multi Lock s veľkým počtom upevňovacích bodov a krytom cievok kompatibilným s vysokozdvižným vozíkom môžete s Coil Linerom prepravovať akýkoľvek náklad. Je certifikovaný nezávisle od prepravovaného nákladu.

ŠPIČKOVÝ V AKEJKOĽVEK OBLASTI

VÝHODY NA PRVÝ POHĽAD

  • EXTERNÝ RÁM MULTI LOCK A UPEVŇOVACIE OTVORY PRE OPTIMÁLNY UHOL ZAISTENIA
  • KRYT KORYTA VHODNÝ AJ PRE VYSOKOZDVIŽNÝ VOZÍK
  • KORYTO NA CIEVKY AJ PRE VEĽKÉ ZVITKY S PRIEMEROM 2 100 MM
  • K DISPOZÍCII JE DĹŽKA KORYTA 7,23 ALEBO 8,59 M
  • DOSTUPNÝ AJ AKO COIL LINER ULTRA S HMOTNOSŤOU 5 980 KG

VŽDY PLUS KEĎ IDE O VÝBAVU

JEDNODUCHO NENAPODOBITEĽNÉ VYBAVENIE

Základná výbava

Výhody

Varianty

Voliteľná výbava

ROBUSTNÁ ZÁBRANA PROTI STRIEKANIU

Pri vývoji zásteriek bola venovaná špeciálna pozornosť robustnému a praktickému dizajnu.

DVOJITÁ OCHRANA PRI KOLÍZII

Šasi v prednej časti sú vytiahnuté hore, rovnako vo vysoko záťažovom mieste pri predných rohových stĺpikoch a so skrutkovanou plywoodovou platňou všetko spolu zabezpečuje ochranu a stabilitu.

BEZPEČNÝ, TELESKOPICKÝ REBRÍK

Vzhľadom na jeho veľkosť, nápadný stupienok, zaručuje jednoduchý výstup a optimálnu bezpečnosť. Rebrík je nitovaný a v prípade poškodenia jednoducho vymeniteľný.

CHRÁNENÉ SVETELNÉ KONZOLY

Ochrana proti podbehnutiu a konzoly svetiel sú uložené v chránenej pozícii a môžu byť samostatne vymenené. Robustné dorazové prvky chránia zadnú časť pri dokovaní.

PEVNÝ DRŽIAK SPOJOVACÍCH KÁBLOV

Elektrické a vzduchové pripojovacie káble sú uložené na dvoch úrovniach, aby sa predchádzalo zamotaniu alebo pretrhnutiu. Modulárna koncepcia umožňuje akýkoľvek typ rozšírenia.

CHRÁNENÉ VENTILY

Ovládacie ventily sú dobre chránené za nápravami. Zakladacie kliny sú tiež veľmi dobre prístupné.

PRAKTICKÉ STREDOVÉ STĺPIKY

Posuvné stĺpiky sú jednoducho ovládateľné prostredníctvom jednopákového ovládania, čo uľahčuje nakladanie a vykladanie.

POHODLNÁ POSUVNÁ STRECHA

Strešná konštrukcia, ktorá pravidelne udivuje ľahkosťou pohybu. Diagonálne pásy sú integrované v strešnej plachte a preto poskytujú priestor pri nakladaní. Po uvoľnení plachtových praciek je možné strešnú plachtu zrolovať aj spredu dozadu (voliteľné) pre nakladanie žeriavom.

NAPÍNANIE PLACHTY S RÝCHLYM UVOĽNENÍM

Vďaka dobre viditeľnému napínaniu plachty na prednej stene, plachtu je možné jednoducho otvoriť aj spredu. Aj na prednej stene pomáha patentovaný úchop uvoľniť plachtu.

PEVNÉ NAPÍNANIE PLACHTY

Integrované v chránenej pozícii v zadnej časti, poskytuje dostatočnú silu na pevné napnutie plachty. Náš patentovaný úchop na napínacej tyči plachty pomáha pri otváraní plachiet.

PEVNÉ TROJDIELNE PREDNÉ ČELO

Je vyrobené z ocele a pevne priskrutkované k rámu podlahy. V prípade nehody účinne odoláva akémukoľvek nákladu a preto zabezpečuje excelentnú bezpečnosť na cestách. Výška strechy môže byť nastavená medzi 2 600 až 2 700 mm. V prízdvihom strechy medzi 2 595 až 2 845 mm v 4 krokoch.

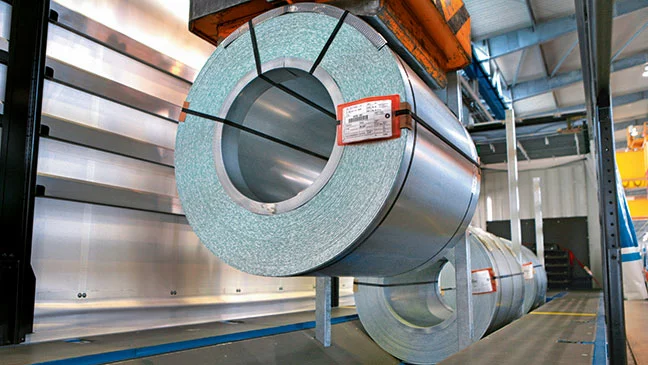

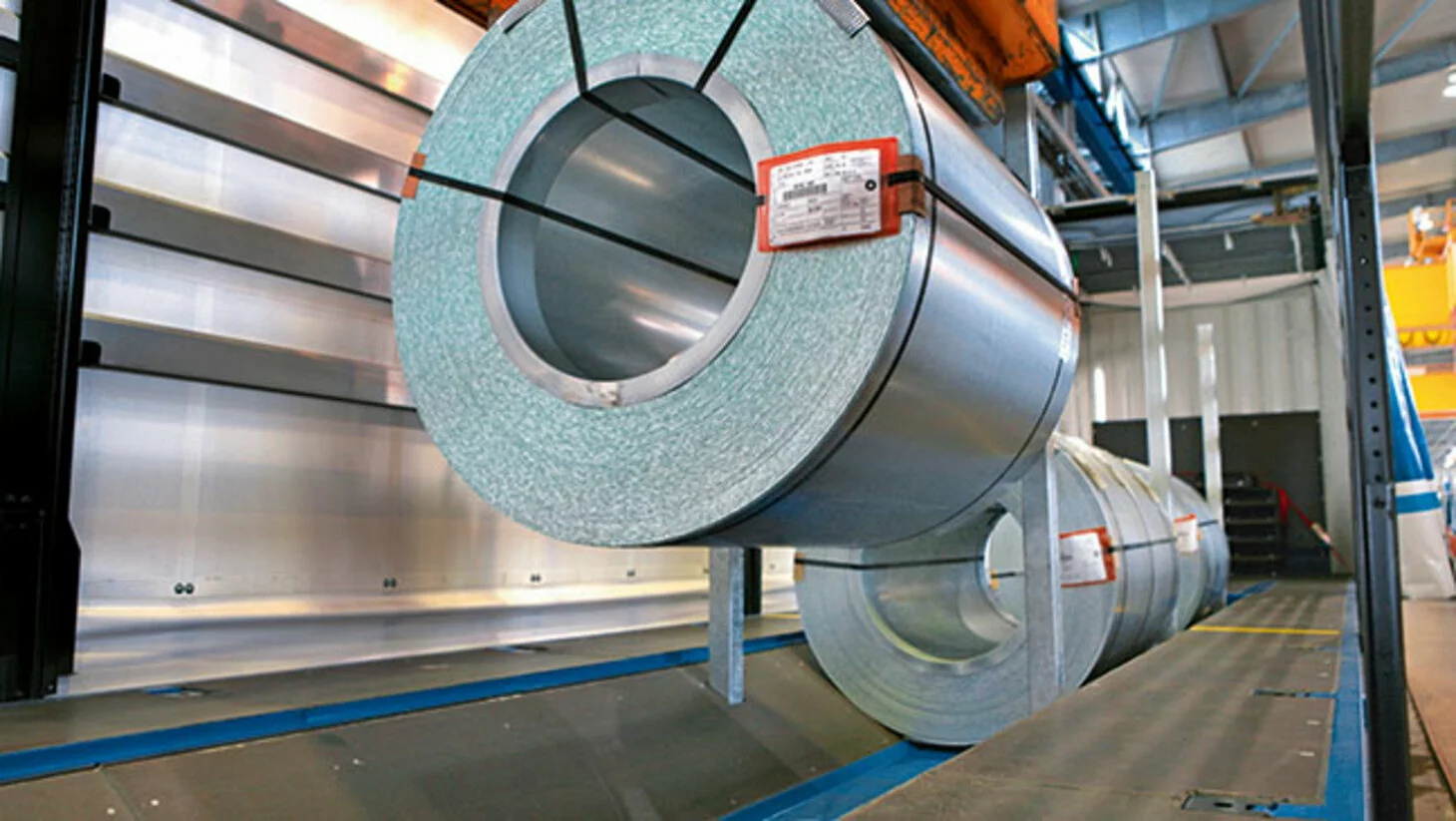

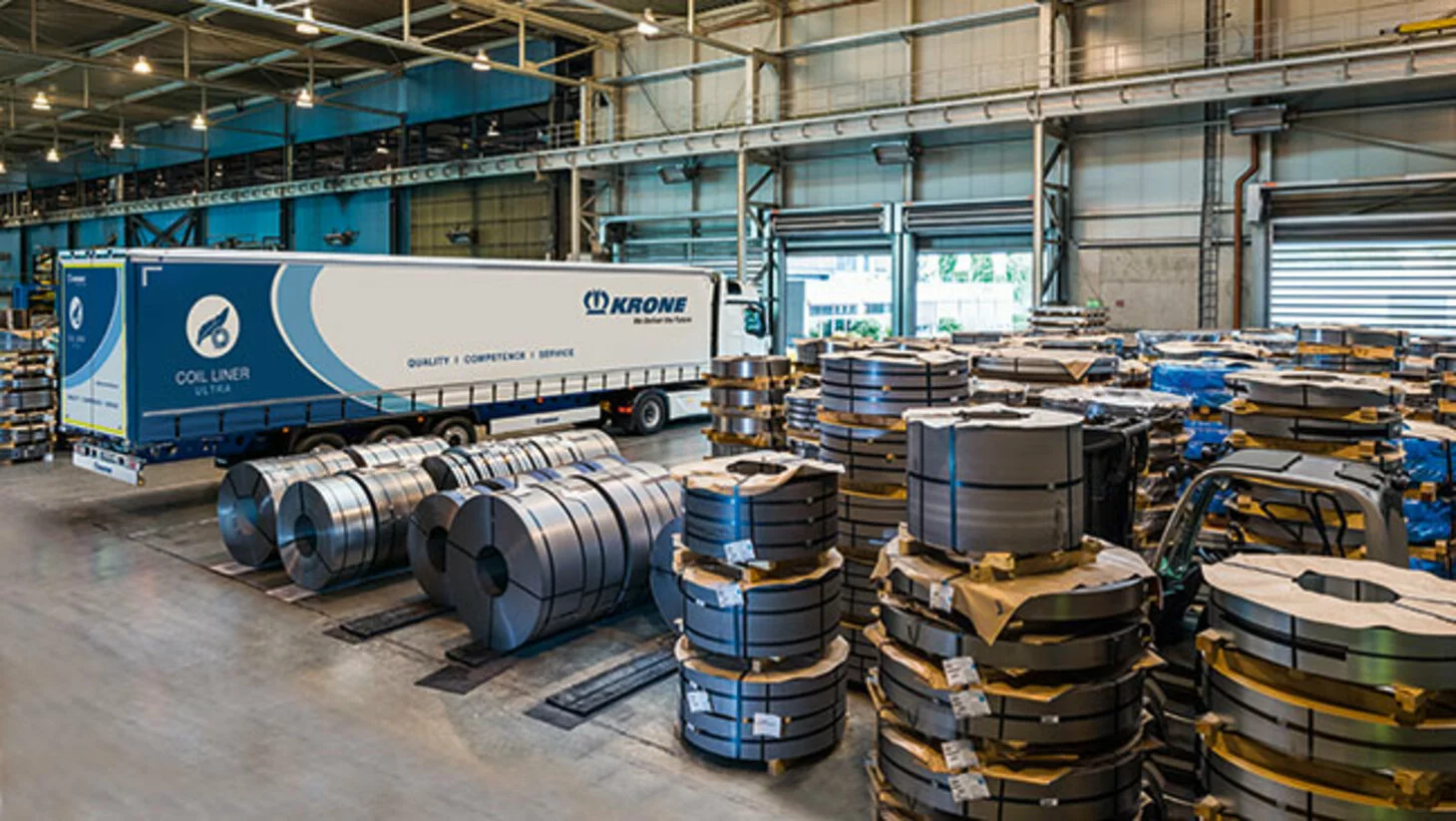

BEZPEČNÉ KORYTO NA PREPRAVU ZVITKOV

Jednoduché, ale geniálne. Koryto KRONE v podlahe návesu Coil Liner zabraňuje nekontrolovaným pohybom oceľového zvitku.

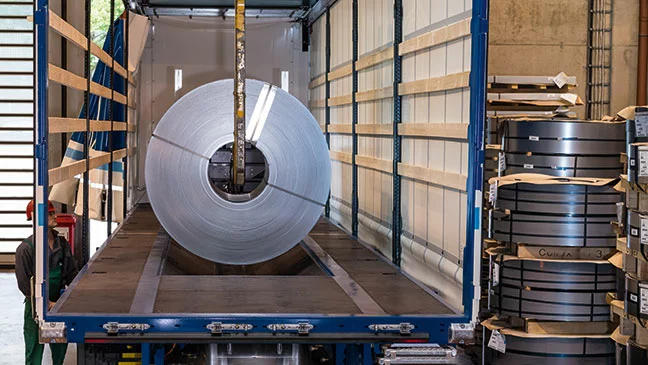

VEĽKÉ ZVITKY AŽ DO 2 100 MM

Koryro návesu Coil Liner pojme aj veľké zvitky s priemerom až 2 100 mm.

OPTIMÁLNE UHLY ZAISTENIA

Vonkajší rám Multi Lock umožňuje bezpečné nízke, priame a šikmé zaistenie zvitkov v každom smere.

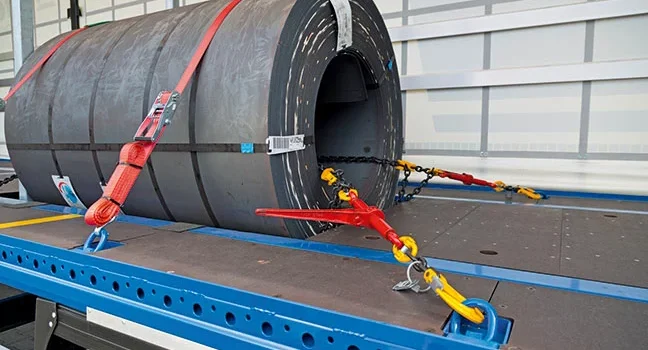

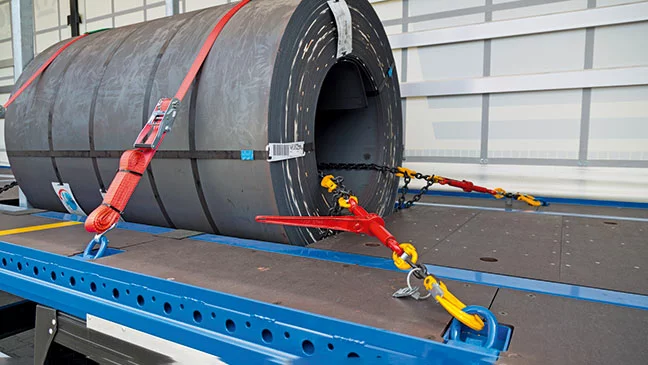

PRÍDAVNÉ ZAISŤOVACIE OKÁ

Desať párov zaisťovacích ôk pre ťažké náklady so zaťažiteľnosťou 5000 kg dopĺňajú rozmanité upevňovacie body vonkajšieho rámu Multi Lock. Vybrania v podlahe pre upínacie oká majú kryty.

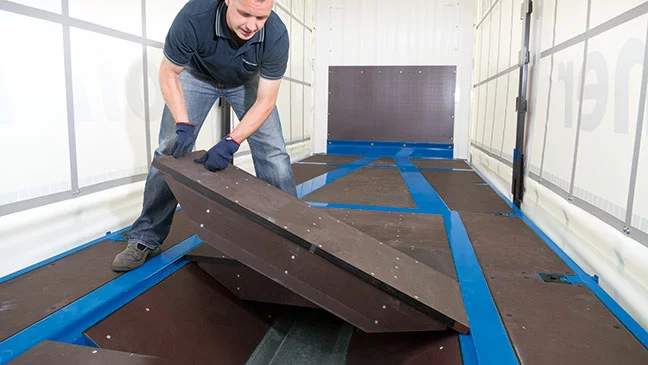

ROBUSTNÝ KRYT KORYTA

S krytom koryta na prepravu zvitkov sa jednoducho manipuluje a je tak pevný, že po ňom môžu jazdiť aj vysokozdvižné vozíky (zaťaženie nápravy vysokozdvižného vozíka je 5 460 kg).

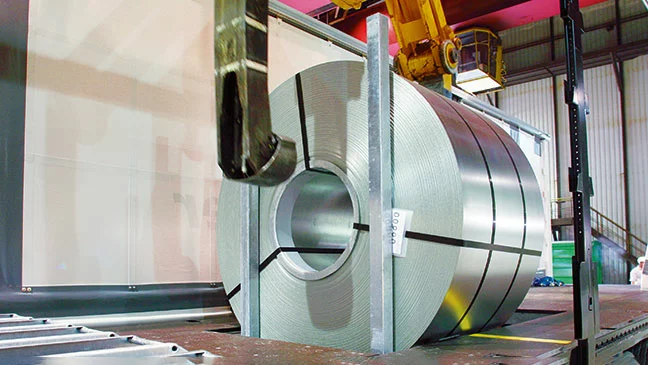

PEVNÉ NÁSTRČNÉ KLANICE

Nástrčné klanice koryta na prepravu zvitkov poskytujú pevné uchytenie a správne rozloženie zaťaženia. V štandarde sú 2 nástrčné klanice 80 x 80 mm. Ďalšie je možné dodať dodatočne.

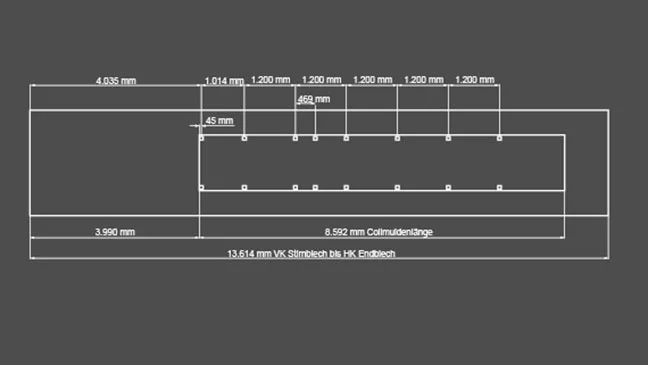

POLOHA KORYTA

Coil Liner je k dispozícii s dvoma rôznymi dĺžkami koryta: 7,23 (štandard) alebo 8,59 m.

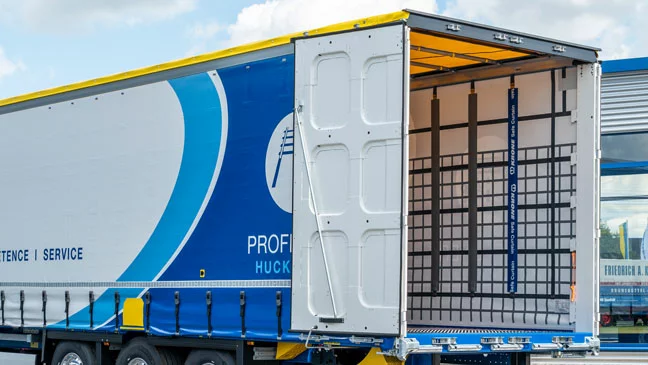

OCEĽOVÉ KONTAJNEROVÉ DVERE VYRÁBANÉ ROBOTMI

Oceľové kontajnerové dvere vyrábané robotmi ponúkajú najvyššiu úroveň kvality a presnosti s vylepšenou tesnosťou.

BLIKAJÚCE BOČNÉ POZIČNÉ OSVETLENIE

Blikajúce bočné pozičné osvetlenie je dostupné pri prevencii nehôd počas odbáčania. Pre chodcov a cyklistov je oveľa jednoduchšie rozoznať, že vozidlo sa chystá odbočiť.

DODATOČNÝ ÚLOŽNÝ PRIESTOR
OCEĽOVÁ SKRINKA NA NÁRADIE

Ako alternatívu k plastovej skrinke na náradie ponúka KRONE aj verziu vyrobenú z pozinkovanej ocele s lakovaným krytom.

ÚLOŽNÝ BOX NA DOKUMENTY

Skrinka na dokumenty vozidla je pohodlne prístupná na prednom čele návesu.

ODKLADACÍ BOX V DRŽIAKU REZERVNÉHO KOLESA

Na vyžiadanie vám vieme poskytnúť úložný box, ktorý je prakticky integrovaný v držiaku rezervného kolesa.

PRAKTICKÉ KONZOLY PRE BOČNÉ DOSKY

Úložisko na bočné dosky pod šasi pre uskladnenie drevených aj ALU dosiek.

OTVORENÉ ÚLOŽISKO NA KLANICE

Otvorené úložisko pod šasi uskladní nepoužívané klanice.

UZATVORENÉ ÚLOŽISKO NA KLANICE

Nepoužívané klanice sú uložené v uzavretom úložnom boxe, ktorý je namontovaný priečne pod podvozkom, zabráni sa tým krádeži alebo znehodnoteniu.

SKRINKA NA HASIACI PRÍSTROJ

Skrinka a hasiaci prístroj (6 kg) sú namontované v dosahu na podpernej nohe. Alternatívne môžu byť umiestnené na prednom čele návesu.

POTRAVINOVÝ BOX

Máte možnosť výberu z pestrej ponuky potravinových boxov. Izolovaný box na potraviny je praktický a hygienický.

SUD NA VODU

Sud na vodu s objemom 50 l zabezpečuje dostupnosť čerstvej vody.

ROBUSTNÁ PLASTOVÁ SKRINKA NA NÁRADIE

Veľká plastová skrinka na náradie vyrobená z materiálu odolného voči nárazom je pripevnená podvozku odolným priečnymi držiakmi. Plošné zaťaženie je 50 kg (rozmery: cca 650 x 490 x 450 mm).

XL ODKLADACÍ BOX

XL skrinka je vyrobená z plastu. V porovnaní s bežnými skrinkami na náradie ponúka väčší úložný priestor. Plošné zaťaženie je 70 kg (rozmery: cca 1030 x 500 x 480 mm).

PODVOZOK A NÁPRAVY
PRAKTICKÝ KÔŠ NA REZERVU

Rezervné koleso je uložené v strede. Ľahko prístupné zaistenie umožňuje aj zaistenie disku.

DRŽIAK REZERVY S NAVIJAKOM

Pri nižšej jazdnej výške je možné použiť držiak rezervy s navijakom.

ZÁBRANA PROTI PODBEHNUTIU S PATKOU

Stabilné, priskrutkované, dodatočne montované šmykové lyžiny chránia zábranu proti podbehnutiu v prípade kontaktu s vozovkou.

ZÁSTERKA NA ZADNÝ NÁRAZNÍK

Doplnková zadná zásterka na nárazník minimalizuje rozprašovanie vody v premávke za návesom.

FERRY KRUHY

Stabilné ferry kruhy zabezpečujú vozidlo pri trajektovej preprave.

PRÍDAVNÉ VZDUCHOVÉ HADICE

Dodatočné vzduchové pripojenie je k dispozícii aj pre medzinárodnú dopravu s prepínaním ťahačov (DANA C).

RÝCHLOSPOJKA

Rýchlospojka Duomatic umožňuje nekomplikované spojenie vzduchových hadíc.

HUBODOMETER

Skutočný počet najazdených kilometrov vášho návesu môžete zistiť nezávisle od ťahača pomocou počítadla KM v krytke nápravy.

SYSTÉM MONITOROVANIA TLAKU V PNEUMATIKÁCH

Systém monitorovania tlaku v pneumatikách TPMS hlási akúkoľvek odchýlku od nastaveného tlaku v pneumatikách priamo na displej namontovaný v kabíne ťahača.

SYSTÉM DOFUKOVANIA PNEUMATÍK

SAF TIRE PILOT neustále kontroluje nastavený tlak v pneumatikách a v prípade potreby pneumatiku doplní.

BEZPEČNÉ BRZDENIE

Monitor brzdenia poskytuje informácie o stave brzdových platničiek.

BEZPEČNÉ DOKOVANIE

Široká ponuka najmodernejších dokovacích zariadení, ako je napríklad cúvací senzor, pomáhajú vyhnúť sa poškodeniam pri dokovaní k rampe.

NAKLADACIE SVETLO

Ďalšie pracovné svetlo pod podvozkom na boku uľahčuje prácu pri zlej viditeľnosti.

VŠESTRANNÉ BEZPEČNOSTNÉ PRVKY

Žltý maják a vysúvacie výstražné tabule varujú ostatných účastníkov cestnej premávky, napríklad pri preprave extra širokého nákladu.

ZDVÍHACIA NÁPRAVA

Zdvíhacie nápravy automaticky reagujú v závislosti od zaťaženia. To vám umožní znížiť opotrebovanie pneumatík a ušetriť palivo.

NADSTAVBA
PODLAHA Z MASÍVNEHO DREVA

Podlahy z masívneho dreva inštalované pozdĺžne medzi hlavnými nosníkmi s lemovaním z omega profilov hrúbky  40 mm.

DVOJITÁ PREPÁŽKA

Dvojitá prepážka vpredu umožňuje rovnomerné umiestnenie paliet a sieťovaných boxov počas nakladania a ochranu prepážky pred nadmerným opotrebením počas náročného vyťaženia v automobilovom priemysle.

MODULÁRNY KONCEPT DORAZOV RÁMU

Prispôsobte ochranu rámu tak, aby spĺňala vaše požiadavky. Naša škála modulárnych dorazov rámu ponúka množstvo možností, či už ide o oceľové alebo gumené dorazy. Môžete si vybrať množstvo a ich tvar.

PREDĹŽENÉ ROHOVÉ DORAZY

Predĺžené oceľové rohové dorazy poskytujú dodatočnú ochranu pri dokovaní.

STABILNÁ OCHRANA ZÁMKU ZADNÝCH DVERÍ

Ohnutý oceľový profil na zadnom ráme účinne chráni zámok otočnej tyče zadných dverí.

PRAKTICKÝ DRŽIAK GURTNE

Držiak gurtne, ktorý je priskrutkovaný k priečniku strechy uľahčuje zaistenie nákladu. Po naložení sa hadicový držiak ťahom poddá – vodič je ušetrený namáhavého prehadzovania gurtne.

OCHRANA PROTI ĽADU PRE PLACHTOVÉ STRECHY

KRONE ponúka ochranu pred vodou a ľadom vytváraným v zime na streche návesu. Ochrana pred ľadom pracuje na princípe vzduchovej hadice medzi plachtovou strechou a priečnikmi strechy. Palubný systém dodáva vzduch do hadice. Po nafúknutí sa strešná plachta zdvihne o približne 175 mm a vytvorí sedlovú strechu.

ROLOVACIE DORAZY

Valčekové dorazy ako alternatívna ochrana pred kolíziou. Valce z tvrdej gumy umožňujú zdvih alebo spustenie návesu opretého o nakladaciu rampu.

PRE TVRDÉ POUŽÍVANIE NA RAMPE

Zosilnenie podlahy v zadnej časti pomocou ryhovaného  plechu je ideálnym zosilnením pre náročné operácie vysokozdvižným vozíkom na rampe.

PLACHTOVÝ SORTIMENT
OCHRANNÁ PLACHTA SIO STEEL

Zaistenie nákladu a plachta s ochranou proti krádeži. Obdĺžníkové oceľové laná vtkané zvnútra poskytujú ochranu proti krádeži.

SAFE CURTAIN – PRUŽNÁ OCEĽ NAMIESTO BOČNÝCH DOSIEK

S novým zaistením nákladu SAFE CURTAIN, v ktorom sú vysoko pevné pružné oceľové pásy integrované do vreciek tunela z PVC v bočných plachtách. Vďaka tejto technológii vám spoločnosť KRONE ponúka systém zaistenia nákladu v bočných plachtách, v ktorom nie sú potrebné klasické bočné dosky. Výhoda: manipulácia so SAFE CURTAIN je nielen jednoduchšia, bezpečnejšia a rýchlejšia, ale v – porovnaní s bežnými bočnými plachtami s bočnými doskami – dochádza k úspore hmotnosti približne o 90 kg. Novú bezpečnostnú plachtu je možné dodatočne namontovať na všetky bežné KRONE návesy s posuvnými plachtami. SAFE CURTAIN je certifikovaná podľa DIN EN 12642 kód XL (do 140 km/h), certifikátu nápojov VDI 2700 ff a Daimler 9.5. Zaistenie nákladu proti pohybu dozadu na návese je stále možné pomocou blokovacích tyčí.

Ďalšia výhoda je, že integrované oceľové pásy tiež preberajú funkciu proti krádeži vo vertikálnom smere. Ak je plachta úmyselne prerezaná, je možné rezať iba po ďalší pružný oceľový pás. Oprava plachty je tiež rovnako  jednoduchá ako pri štandardnej bočnej plachte. Okrem toho sú pracovné úrazy spôsobené padajúcimi bočnými doskami minulosťou.

BOČNÁ PLACHTA S ANTIVANDAL SYSTÉMOM

Plachta SAFE CURTAIN môže byť tiež doplnená dodatočnými zváranými oceľovými lanami, ktoré ponúkajú zvýšenú ochranu proti krádeži.

OCHRANNÁ PLACHTA GUARD CURTAIN

Ako ďalšia alternatíva je k dispozícii aj plachta s vnútri navarenými oceľovými lanami.

Ochrannú sieť je možné použiť aj na streche so zváranými oceľovými lanami.

PREKLÁPACIA PRACKA NAPÍNANIA PLACHTY

„Overcenter“ preklápacia pracka napínania plachty.

BEZPEČNOSTNÁ PRACKA PROTI SAMOVOĽNÉMU VYKLOPENIU

Bezpečnostná pracka s brzdou gurne, vhodná aj pre použitie na železnici.

BEZPEČNOSTNÁ PRACKA S POISKOU

Bezpečnostná pracka s poistkou a brzdou gurne, tiež vhodná aj pre použitie na železnici.

PLACHTA S GUMOVÝMI POPRUKMI

Zaťahovacia plachta s pružnými gumovými popruhmi (cik-cak); skoby na uchytenie plachty v uzatvorenom vyhotovení R.

PLACHTA S LICHOBEŽNÍKOVÝMI POPRUHMI

Plachta s lichobežníkovými gumovými popruhmi (cik-cak); očká na uchytenie popruhov plachty o bočnice v uzatvorenom vyhotovení R.

HLADKO POSUVNÉ KOLIESKA PLACHTY

KRONE používa zahnuté pojazdy plachty pre väčšinu rolovacích plachiet. Znižuje sa tým odpor koliesok na gumovej tesniacej lište, čo uľahčuje manipuláciu s plachtou pri jej zaťahovaní a otváraní.

ZAISTENIE NÁKLADU

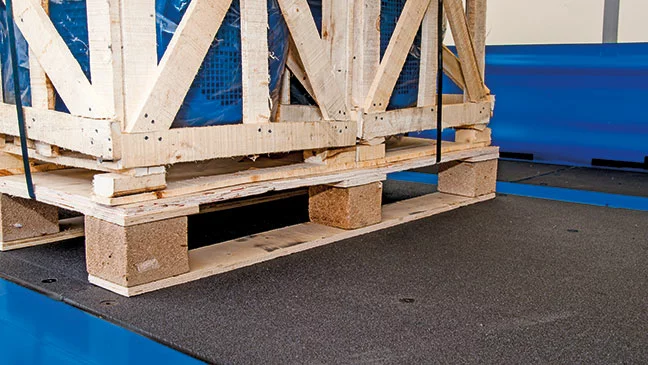

BEZPEČNOSTNÁ PODLAHA – BEZPEČNÁ A ODHLUČNENÁ

Menej gurtní alebo zaobídenie sa bez protišmykových rohoží. To je možné pomocou špeciálneho striekaného náteru, ktorý sa nanáša na bežné podlahové dosky s hrúbkou povlaku cca 4 mm. Okrem ušetreného času pri zaistení (koeficient kinetického trenia 0,6), to tiež znižuje hluk generovaný počas zaisťovania nákladu.

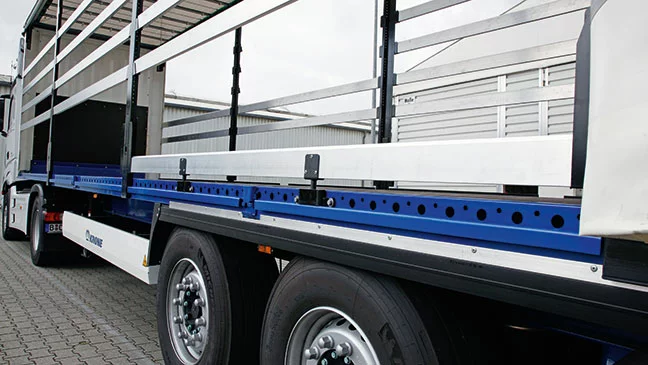

PEVNÉ NÁSTRČNÉ KLANICE

Pozinkované nástrčné klanice (80 x 80 mm) určené pre príslušné fixačné otvory v podlahe sa používajú najmä pre zaistenie nákladu rezaného dreva. Tvrdené plastové výplne pre otvory, chránia otvory v podlahe pred špinou v prípade, že sa klanice nevyužívajú.

FIXAČNÉ OTVORY NA KLANICE

10 radov individuálne prispôsobiteľných fixačných otvorov pre klanice poskytujú flexibilitu na bezpečné zaistenie nákladu. Od štvrtého radu sú otvory vybavené aj upevňovacími okami na upevnenie gurtne.

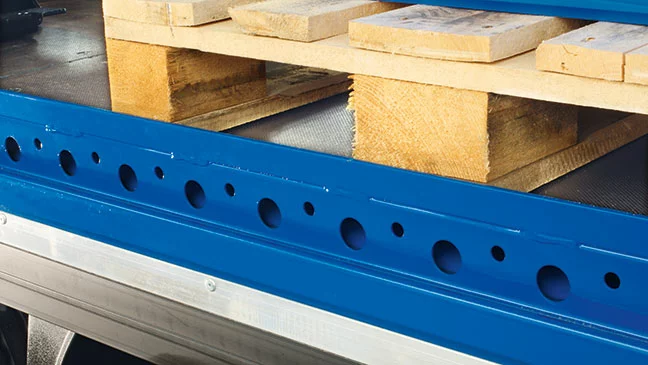

ZVÁRANÝ PALETOVÝ DORAZ

Privarený paletový doraz uľahčuje nakladanie a zabraňuje skĺznutiu nákladu.

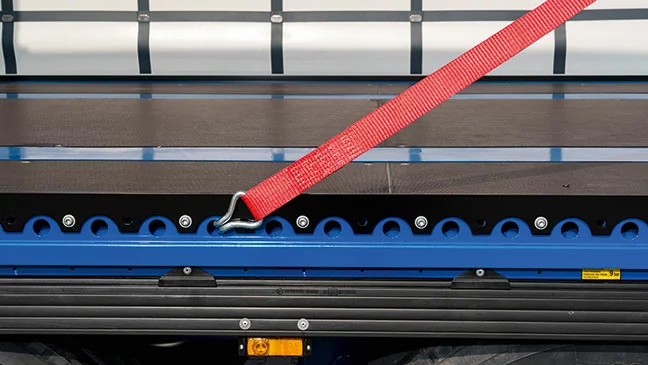

SKRUTKOVANÝ PALETOVÝ DORAZ

Skrutkované paletové dorazy je možné rýchlo a bezpečne dodatočne priskrutkovať k vonkajšiemu rámu.

DORAZ VYTVORENÝ Z PEVNÝCH BOČNÝCH DOSIEK

Doplnkové prvky pripevnené na vonkajšom ráme zabraňujú ohýbaniu spodných dosiek a poskytujú dobrú ochranu pred kolíziou. Okrem toho je toto riešenie alternatívou k paletovému dorazu, ktorý je potrebný pre certifikáciu Daimler 9.5.

MULTI STRAP

Multi Strap je systém napínacích popruhov, ktorý sa dá premiestňovať po celej dĺžke nakladacieho priestoru, čo vodičovi výrazne uľahčuje  používanie gurtní na zaistenie nákladu. Popruhy uchytené v špeciálnej konštrukcii pod strechou návesu, ktorý sa dá rýchlo presunúť zospodu pomocou posuvného zariadenia. V tomto prípade postačuje otvorenie iba jednej strany bočnej plachty. Po naložení sú napínacie gurtne okamžite k dispozícii a dajú sa rýchlo upevniť. Gurtne, ktoré nie sú potrebné, môžu byť uložené pri prednom čele na držiaku. Ušetrí sa tým miesto a nakladací priestor zostáva voľne prístupný. Po uvoľnení napínacích gurtní sú bungee šnúrami stiahnuté späť do svojej východiskovej polohy pod strechou. Maximálna ložná šírka zostáva vždy k dispozícii. Po vyložení nákladu už nie je potrebné gurtne zrolovať a skladovať a sú rýchlo pripravené pre ďalšie použitie.

BARELY

Prepravované sudy je možné rýchlo a jednoducho zaistiť v akejkoľvek polohe pomocou Multi Wall a vonkajšieho rámu Multi Lock.

DIAGONÁLNE VYSTUŽENIE PRE ZAISTENIE NÁKLADU VZADU

Systém krížového spevnenia s ochranou hrán umožňuje zaistenie nákladu nápojových prepraviek smerom dozadu.

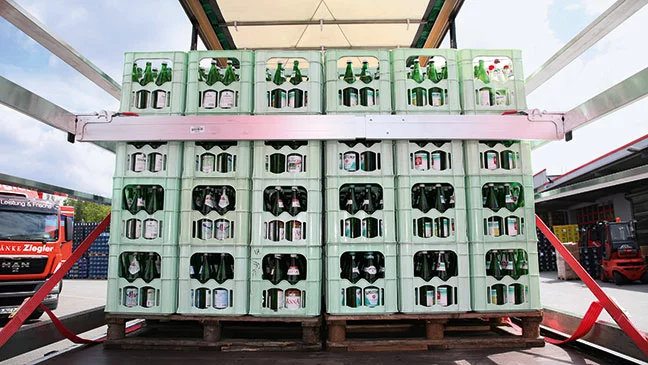

PEVNE ZAISTENÉ NÁPOJOVÉ PALETY

Hliníkové lišty s výškovo nastaviteľným hákovým zariadením sa pripoja k nápojovým prepravkám a zaistia nápojové palety naukladané na seba.

PREDELOVACIE PRIEČKY

Šírkovo nastaviteľné upínacie priečne dosky.

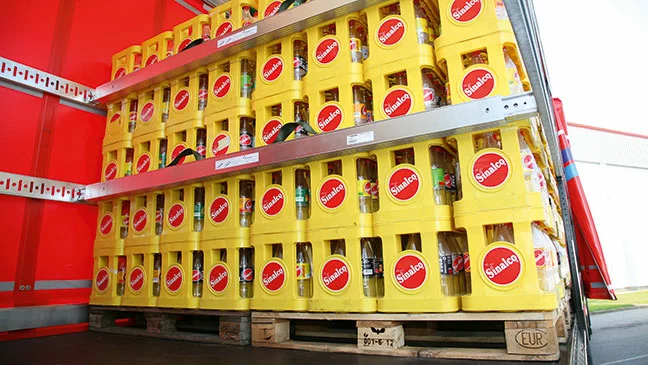

PRIEČNE UZAMYKACIE TYČE

Oceľové, výsuvné, priečne dosky so zámkami na zaistenie nákladu smerom dozadu.

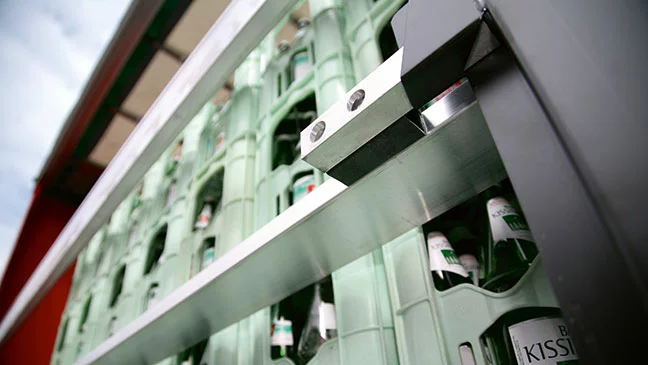

HLINÍKOVÉ OTOČNÉ LIŠTY NA PREPRAVKY

Na zaistenie nápojových prepraviek a nápojových paliet je možné lišty otočiť horizontálne alebo vertikálne.

ZABEZPEČENIE OCTABINOV

Oceľové bočné dosky a uzamykacie tyče sa používajú aj na zaistenie osemhranných Octabin boxov. Reverzné laty poskytujú tesné uchytenie na oboch stranách.

UNIVERZÁLNE ZAISTENIE NÁKLADU SYSTÉMOM AJ

Systém AJ ponúka širokú škálu možností zabezpečenia. Oceľové zásuvné dosky pojmú širokú škálu prvkov: uzamykacie tyče na zaistenie nákladu vzadu, latové zásuvky, ktoré je možné umiestniť podľa potreby na umiestnenie zásuvných dosiek v priečnom smere, popruhy na zaistenie jednotlivých nákladných predmetov v pozdĺžnom smere.
