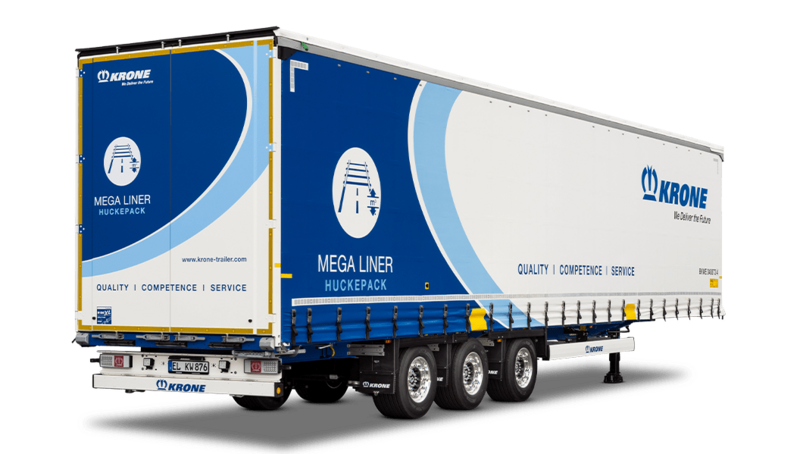

Mega Liner

Typ: SDP 27 eLG50-CS

Množstvo nových detailných riešení odlišuje najnovšiu generáciu Mega Liner od ostatných. Má hydraulickú zdvíhaciu strechu a výšku návesu 960 mm, čo z neho robí špecialistu na veľkoobjemovú prepravu, a to nielen v automobilovom priemysle.

Veľké množstvo pozinkovaných komponentov, ako je vonkajší rám, rohové stĺpiky alebo bočná ochrana a ochrana proti podbehnutiu, robia z Mega Liner rozumnú investíciu. Množstvo nových detailov v dizajne zaručuje absolútne hladké ovládanie. Spoločnosť Krone sa rozhodla pre konštrukciu zváraného rebríkového rámu s pozdĺžnymi nosníkmi a profilovanými priečnymi nosníkmi pre optimalizovanú koncepciu podvozku návesu. Táto konštrukcia umožňuje použitie menších podlahových dosiek, čo uľahčuje ich opravu.

ŠPIČKOVÝ V AKEJKOĽVEK OBLASTI

VÝHODY NA PRVÝ POHĽAD

  • NÍZKA VLASTNÁ HMOTNOSŤ PRE MAXIMÁLNE UŽITOČNÉ ZAŤAŽENIE
  • HYDRAULICKÁ ZDVÍHACIA STRECHA S CELKOVOU VÝŠKOU ZDVIHU 500 MM
  • MODULÁRNA KONŠTRUKCIA PRE INDIVIDUÁLNE POŽIADAVKY
  • POZINKOVANÉ KOMPONENTY PRE DLHÚ ŽIVOTNOSŤ
  • JEDNODUCHÁ MANIPULÁCIA

VŽDY PLUS KEĎ IDE O VÝBAVU

JEDNODUCHO NENAPODOBITEĽNÉ VYBAVENIE

Základná výbava

Výhody

Varianty

Voliteľná výbava

MULTILOCK EXTERNÝ RÁM

Otvory pre ukotvenie každých 100 mm poskytujú univerzálne zabezpečenie nákladu. Optimálna ochrana pred koróziou je vďaka dodatočnému vnútornému pozinkovaniu.

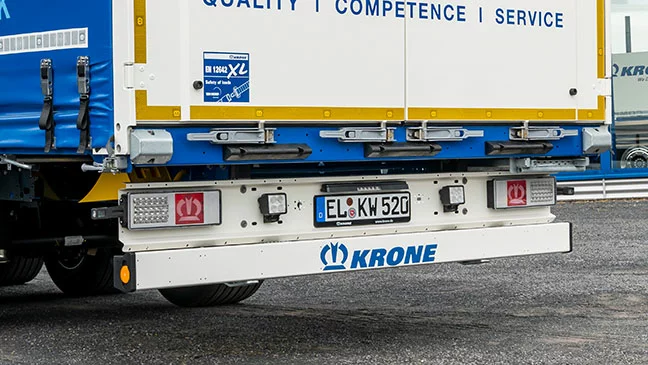

CHRÁNENÉ SVETELNÉ KONZOLY

Ochrana proti podbehnutiu a konzoly svetiel sú uložené v chránenej pozícii a môžu byť samostatne vymenené. Robustné dorazové prvky chránia zadnú časť pri dokovaní.

ROBUSTNÁ ZÁBRANA PROTI ROZPRAŠOVANIU VODY

Pri vývoji zásteriek bola venovaná špeciálna pozornosť robustnému a praktickému dizajnu.

CHRÁNENÉ VENTILY OVLÁDANIA

Ovládacie ventily sú dobre chránené za nápravami. Zakladacie kliny sú tiež veľmi dobre prístupné.

BEZPEČNÝ, TELESKOPICKÝ REBRÍK

Vzhľadom na jeho veľkosť, nástupný rebrík zaručuje jednoduchý výstup a optimálnu bezpečnosť. Rebrík je nitovaný a v prípade poškodenia jednoducho vymeniteľný.

PEVNÉ, OCEĽOVÉ PREDNÉ ČELO

Je vyrobené z ocele a pevne priskrutkované k rámu podlahy. V prípade nehody účinne odoláva akémukoľvek nákladu a preto zabezpečuje excelentnú bezpečnosť na cestách. Výška strechy môže byť nastavená medzi 2 600 až 2 700 mm. S prízdvihom strechy medzi 2 595 až 2 845 mm v 4 krokoch.

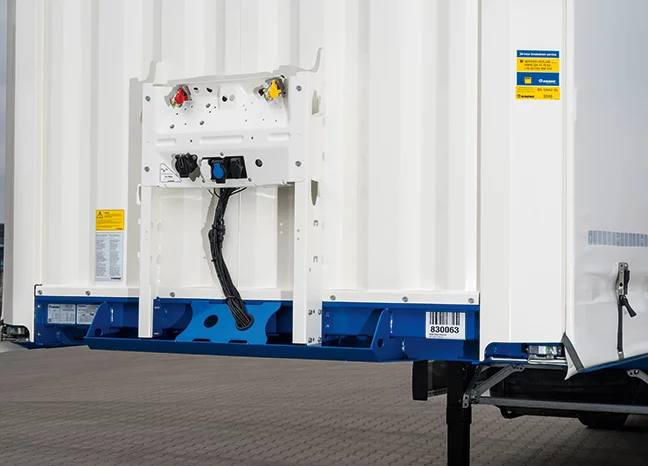

PEVNÝ DRŽIAK SPOJOVACÍCH KÁBLOV

Elektrické a vzduchové pripojovacie káble sú uložené na dvoch úrovniach, aby sa predchádzalo zamotaniu. Modulárna koncepcia umožňuje akýkoľvek typ rozšírenia.

DVOJITÁ OCHRANA PRI DORAZE PALETOVÉHO VOZÍKA

Šasi v prednej časti sú vytiahnuté hore, rovnako vo vysoko záťažovom mieste pri predných rohových stĺpikoch a so skrutkovanou plywoodovou platňou všetko spolu poskytuje ochranu a stabilitu.

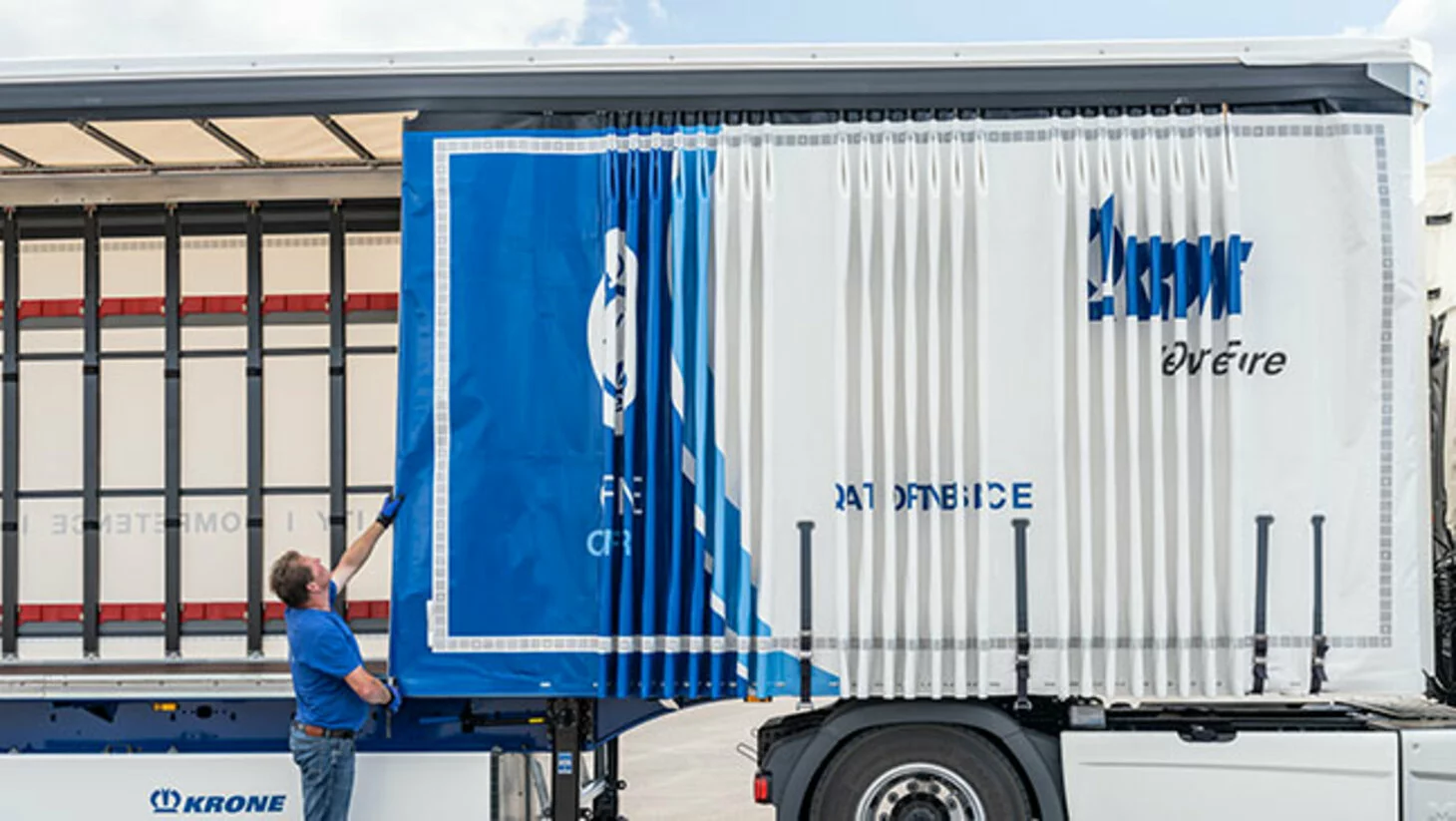

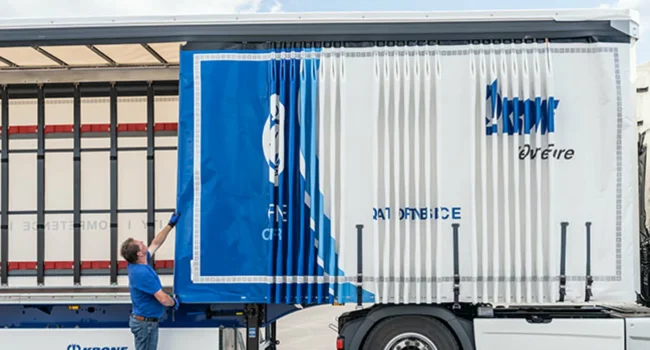

POHODLNÁ POSUVNÁ STRECHA

Strešná konštrukcia, ktorá pravidelne udivuje ľahkosťou pohybu. Diagonálne pásy sú integrované v strešnej plachte a preto poskytujú priestor pri nakladaní. Po uvoľnení plachtových praciek je možné strešnú plachtu zrolovať aj spredu dozadu (voliteľné) pre nakladanie mostovým žeriavom.

NAPÍNANIE PLACHTY S RÝCHLYM UVOĽNENÍM VPREDU

Vďaka dobre viditeľnému napínaniu plachty na prednej stene, je možné plachtu jednoducho otvoriť aj spredu. Patentovaný úchop pomáha uvoľniť plachtu.

PEVNÉ NAPÍNANIE PLACHTY VZADU

Integrované v chránenej pozícii v zadnej časti, poskytuje dostatočnú silu na pevné napnutie plachty. Náš patentovaný úchop na napínacej tyči plachty pomáha pri otváraní plachiet.

PRAKTICKÉ UZÁVERY

Integrované otočné tyče a zabudované zámky sú zapustené v zadných dverách. To poskytuje priestor na umiestnenie vašej reklamy.

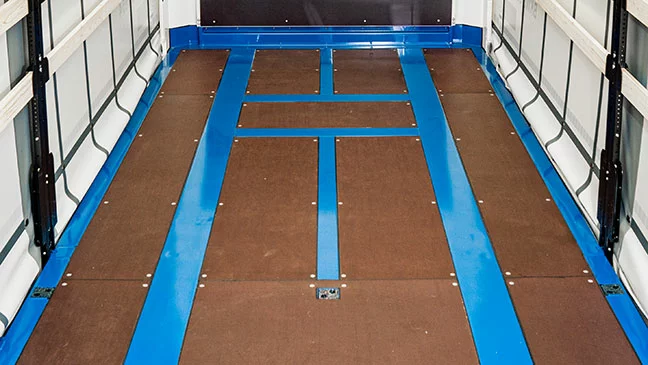

NÍZKA VLASTNÁ HMOTNOSŤ VĎAKA NOVÉMU KONCEPTU PODLAHY

Spoločnosť KRONE sa rozhodla pre konštrukciu zváraného rebríkového rámu s pozdĺžnymi nosníkmi a profilovanými priečnymi nosníkmi pre optimalizovanú koncepciu podvozku návesu. Dizajn umožňuje použitie menších podlahových platní, čo zas uľahčuje opravu.

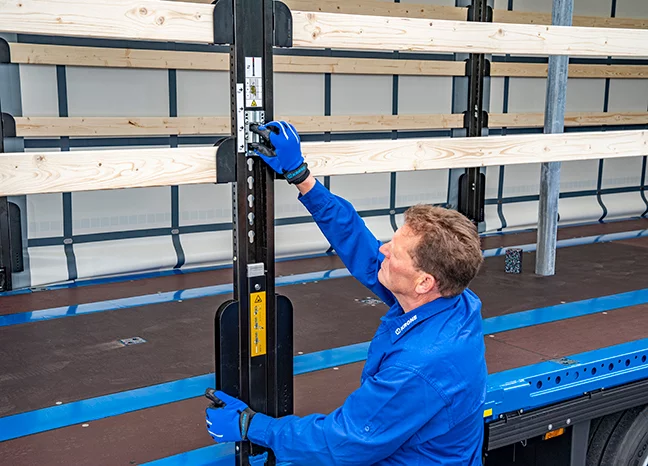

STREDOVÉ STĺPIKY JE MOŽNÉ NASTAVIŤ POMOCOU KOLÍKOV

Stredové stĺpiky sa ľahko ovládajú. Ich výšku je možné nastaviť pomocou kolíkov.

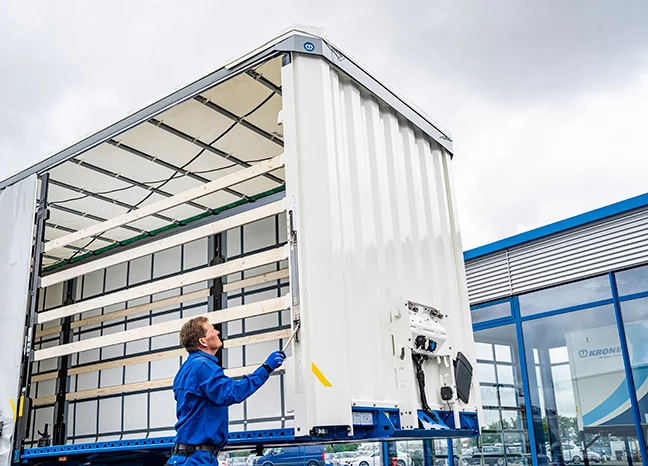

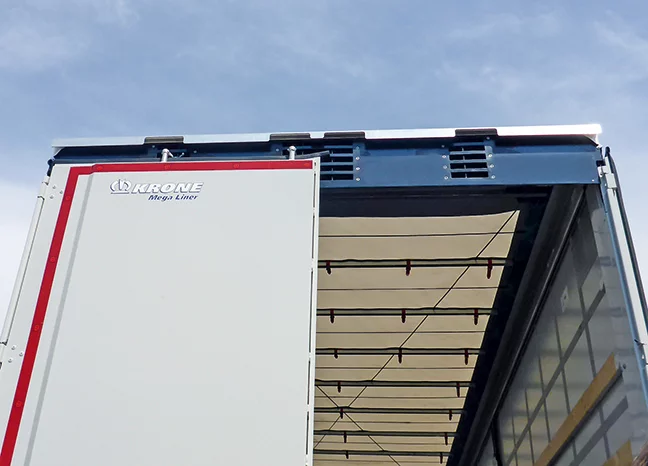

PRIZDVIH STRECHY POMOCOU HYDRAULIKY

Hydraulická zdvíhacia strecha sa veľmi ľahko ovláda (princíp zdvíhania automobilu). Ovládanie je veľmi intuitívne.

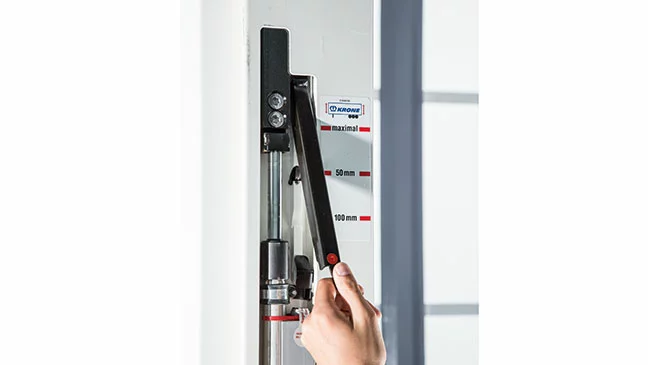

NASTAVENIE VÝŠKY NADSTVABY

Ľahko ovládateľné nastavenie výšky ponúka možnosť prispôsobiť celkovú výšku rôznym ťahačom.

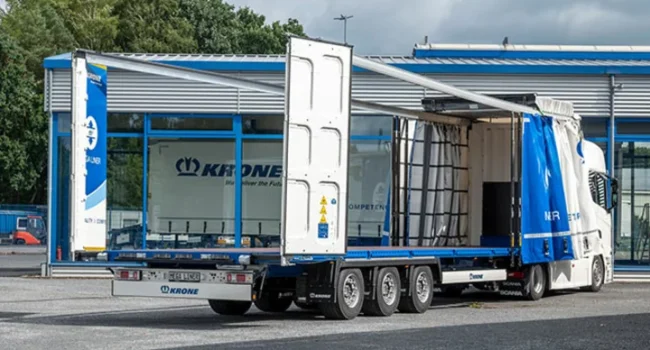

ZADNÝ PORTÁL PRE NASTAVENIE VÝŠKY NADSTAVBY

K dispozícii je možnosť uzamykania až piatich rôznych výšok nadstavby integrovaných do zadného portálu. V štandardnej verzii sú možné 3 nastavenia výšky.

MODULÁRNY KONCEPT DORAZOV RÁMU

Prispôsobte ochranu rámu tak, aby spĺňala vaše požiadavky. Naša škála modulárnych dorazov rámu ponúka množstvo možností, či už ide o oceľové alebo gumené dorazy. Môžete si vybrať množstvo a ich tvar.

ZOSILNENÉ ROHOVÉ STĹPIKY

Predné čelo je štandardne priskrutkované k vyvýšenej časti podlahy v prednej časti. Stabilné zosilnené rohové stĺpiky zabezpečujú optimálne spojenie so šasi a vyššiu bezpečnosť. V neposlednom rade navyše ponúkajú ochranu pred nárazom oceľových boxov.

STREŠNÁ PLACHTA S JEDNODUCHÝM ROLOVANÍM

Strešná plachta má optimalizovanú geometriu, ktorá výrazne uľahčuje navliekanie plachtovej tyče. To je podporené vnútornou dvojitou plachtou vpredu, ktorá má prídavné kolieska.

OCEĽOVÉ KONTAJNEROVÉ DVERE VYRÁBANÉ ROBOTMI

Oceľové kontajnerové dvere vyrábané robotmi, ponúkajú najvyššiu úroveň kvality a presnosti s vylepšenou tesnosťou.

BLIKAJÚCE BOČNÉ POZIČNÉ OSVETLENIE

Blikajúce bočné pozičné osvetlenie je dostupné pri prevencii nehôd počas odbáčania. Pre chodcov a cyklistov je oveľa jednoduchšie rozoznať, že vozidlo sa chystá odbočiť.

DODATOČNÝ ÚLOŽNÝ PRIESTOR
OCEĽOVÁ SKRINKA NA NÁRADIE

Ako alternatívu k plastovej skrinke na náradie ponúka KRONE aj verziu vyrobenú z pozinkovanej ocele s lakovaným krytom.

ÚLOŽNÝ BOX NA DOKUMENTY

Skrinka na dokumenty vozidla je pohodlne prístupná na prednom čele návesu.

ROBUSTNÉ PALETOVÉ KOŠE

Pred nápravami je možné umiestniť paletové koše rôznych veľkostí. Poskytujú tiež dodatočnú ochranu proti bočnému nárazu.

PALETOVÝ KOŠ ZA NÁPRAVAMI

Praktické, aj pre uloženie príslušenstva na zaistenie nákladu – druhý paletový kôš umiestnený za nápravami. Ako alternatíva je k dispozícii aj s integrovaným držiakom rezervného kolesa.

ODKLADACÍ BOX V DRŽIAKU REZERVNÉHO KOLESA

Na vyžiadanie vám vieme poskytnúť úložný box, ktorý je prakticky integrovaný v držiaku rezervného kolesa.

PLOCHÝ ÚLOŽNÝ BOX

Mimoriadne plochý úložný box (vysoký 350 mm) umiestnený za nápravami poskytuje dostatočnú výšku pri nakladaní na rampe v šikmom teréne.

PRAKTICKÉ KONZOLY PRE BOČNÉ DOSKY

Úložisko na bočné dosky pod šasi uskladní drevené aj ALU dosky.

OTVORENÉ ÚLOŽISKO NA KLANICE

Otvorené úložisko pod šasi uskladní nepoužívané klanice.

UZATVORENÉ ÚLOŽISKO NA KLANICE

Nepoužívané klanice sú uložené v uzavretom úložnom boxe, ktorý je namontovaný priečne pod podvozkom, zabráni sa tým krádeži alebo znehodnoteniu.

SKRINKA NA HASIACI PRÍSTROJ

Skrinka a hasiaci prístroj (6 kg) sú namontované v dosahu na podpernej nohe. Alternatívne môžu byť umiestnené na prednom čele návesu.

POTRAVINOVÝ BOX

Máte možnosť výberu z pestrej ponuky potravinových boxov. Izolovaný box na potraviny je praktický a hygienický.

SUD NA VODU

Sud na vodu s objemom 50 l zabezpečuje dostupnosť čerstvej vody.

ROBUSTNÁ PLASTOVÁ SKRINKA NA NÁRADIE

Veľká plastová skrinka na náradie vyrobená z materiálu odolného voči nárazom je pripevnená podvozku odolným priečnymi držiakmi. Plošné zaťaženie je 50 kg (rozmery: cca 650 x 490 x 450 mm).

XL ODKLADACÍ BOX

XL skrinka je vyrobená z plastu. V porovnaní s bežnými skrinkami na náradie ponúka väčší úložný priestor. Plošné zaťaženie je 70 kg (rozmery: cca 1030 x 500 x 480 mm).

PODVOZOK A NÁPRAVY
PRAKTICKÝ KÔŠ NA REZERVU

Rezervné koleso je uložené v strede. Ľahko prístupné zaistenie umožňuje zaistenie disku.

DRŽIAK REZERVY S NAVIJAKOM

Pri nižšej jazdnej výške je možné použiť držiak rezervy s navijakom.

ZADNÝ NÁRAZNÍK S PATKOU

Stabilné, priskrutkované, dodatočne montované šmykové pätky (lyžiny) chránia nárazník v prípade kontaktu s vozovkou.

ZÁSTERKA NA ZADNÝ NÁRAZNÍK

Doplnková zadná zásterka na nárazník minimalizuje rozprašovanie vody v premávke za návesom.

ZADNÉ OPORNÉ NOHY

Sklopná zadná podperná noha poskytuje dodatočnú oporu vozidlu pri nakladaní a vykladaní na rampe.

KOTEVNÉ OKÁ - FERRY RINGS

Stabilné kotevné oká, tzv. ferry rings, zabezpečujú vozidlo pri trajektovej preprave.

PRÍDAVNÉ VZDUCHOVÉ HADICE

Dodatočné vzduchové pripojenie je k dispozícii aj pre medzinárodnú dopravu s prepínaním ťahačov.

RÝCHLOSPOJKA DUOMATIC

Rýchlospojka Duomatic umožňuje nekomplikované spojenie vzduchových hadíc.

HUBODOMETER

Skutočný počet najazdených kilometrov vášho návesu môžete zistiť nezávisle od ťahača pomocou počítadla KM v krytke nápravy.

SYSTÉM MONITOROVANIA TLAKU V PNEUMATIKÁCH

Systém monitorovania tlaku v pneumatikách IVTM / TPMS hlási akúkoľvek odchýlku od nastaveného tlaku v pneumatikách priamo na displej namontovaný v kabíne ťahača.

SYSTÉM DOFUKOVANIA PNEUMATÍK

SAF TIRE PILOT neustále kontroluje nastavený tlak v pneumatikách a v prípade potreby pneumatiku doplní.

BEZPEČNÉ BRZDENIE

Monitor bŕzd poskytuje informácie o stave brzdových platničiek.

BEZPEČNÉ DOKOVANIE

Široká ponuka najmodernejších dokovacích zariadení, ako napríklad kompresné dorazy alebo zadný cúvací senzor, pomáhajú vyhnúť sa poškodeniam pri dokovaní k rampe.

NAKLADACIE SVETLO

Ďalšie pracovné svetlo pod podvozkom na boku uľahčuje prácu pri zlej viditeľnosti.

VŠESTRANNÉ BEZPEČNOSTNÉ PRVKY

Žltý maják a vysúvacie výstražné tabule varujú ostatných účastníkov cestnej premávky, napríklad pri preprave extra širokého nákladu.

KONZOLY PRE PREPRAVOVANÉ VYSOKOZDVIŽNÉ VOZÍKY

K dispozícii sú montážne sady pre všetky bežne prepravovateľné vysokozdvižné vozíky.

ZDVÍHACIA NÁPRAVA

Zdvíhacie nápravy automaticky reagujú v závislosti od zaťaženia. To vám umožní znížiť opotrebovanie pneumatík a ušetriť palivo.

NADSTAVBA

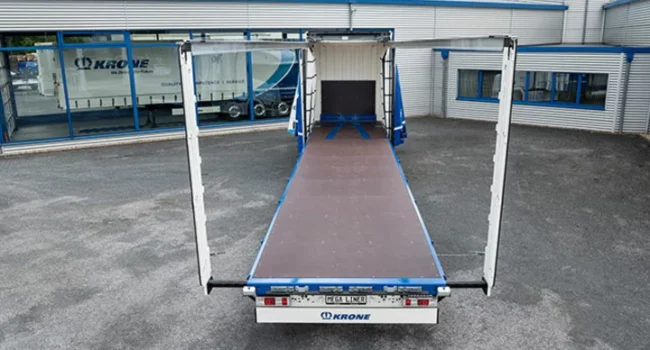

PODLAHA Z MASÍVNEHO DREVA

Podlahy z masívneho dreva inštalované pozdĺžne medzi hlavnými nosníkmi s lemovaním z omega profilov hrúbky  40 mm.

DVOJITÁ PREPÁŽKA

Dvojitá prepážka vpredu umožňuje rovnomerné umiestnenie paliet a sieťovaných boxov počas nakladania a ochranu prepážky pred nadmerným opotrebením počas náročného vyťaženia v automobilovom priemysle.

MODULÁRNY KONCEPT DORAZOV RÁMU

Prispôsobte ochranu rámu tak, aby spĺňala vaše požiadavky. Naša škála modulárnych dorazov rámu ponúka množstvo možností, či už ide o oceľové alebo gumené dorazy. Môžete si vybrať množstvo a ich tvar.

PREDĹŽENÉ ROHOVÉ DORAZY

Predĺžené oceľové rohové dorazy poskytujú dodatočnú ochranu pri dokovaní.

STABILNÁ OCHRANA ZÁMKU ZADNÝCH DVERÍ

Ohnutý oceľový profil na zadnom ráme účinne chráni zámok otočnej tyče zadných dverí.

PRAKTICKÝ DRŽIAK GURTNE

Držiak gurtne, ktorý je priskrutkovaný k priečniku strechy uľahčuje zaistenie nákladu. Po naložení sa hadicový držiak ťahom poddá – vodič je ušetrený namáhavého prehadzovania gurtne.

OCHRANA PROTI ĽADU PRE PLACHTOVÉ STRECHY

KRONE ponúka ochranu pred vodou a ľadom vytváraným v zime na streche návesu. Ochrana pred ľadom pracuje na princípe vzduchovej hadice medzi plachtovou strechou a priečnikmi strechy. Palubný systém dodáva vzduch do hadice. Po nafúknutí sa strešná plachta zdvihne o približne 175 mm a vytvorí sedlovú strechu.

ROLOVACIE DORAZY

Valčekové dorazy ako alternatívna ochrana pred kolíziou. Valce z tvrdej gumy umožňujú zdvih alebo spustenie návesu opretého o nakladaciu rampu.

NÁBEHOVÁ PLATŇA

Zosilnenie podlahy v zadnej časti pomocou ryhovaného  plechu je ideálnym zosilnením pre náročné operácie vysokozdvižným vozíkom na rampe.

PLACHTOVÝ SORTIMENT

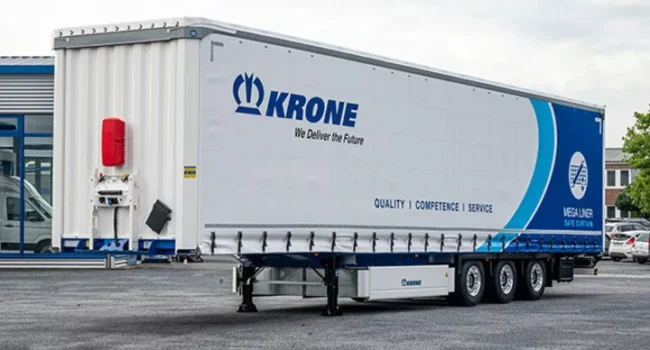

SAFE CURTAIN – PRUŽNÁ OCEĽ NAMIESTO BOČNÝCH DOSIEK

S novým zaistením nákladu SAFE CURTAIN, v ktorom sú vysoko pevné pružné oceľové pásy integrované do tunela z PVC v bočných plachtách. Vďaka tejto technológii vám spoločnosť KRONE ponúka systém zaistenia nákladu v bočných plachtách, v ktorom nie sú potrebné klasické bočné dosky. Výhoda: manipulácia so SAFE CURTAIN je nielen jednoduchšia, bezpečnejšia a rýchlejšia, ale v – porovnaní s bežnými bočnými plachtami s bočnými doskami – dochádza k úspore hmotnosti približne o 90 kg. Novú bezpečnostnú plachtu je možné dodatočne namontovať na všetky bežné KRONE návesy s posuvnými plachtami. SAFE CURTAIN je certifikovaná podľa DIN EN 12642 kód XL (do 140 km/h), certifikátu nápojov VDI 2700 ff a Daimler 9.5. Zaistenie nákladu dozadu  na návese je stále možné pomocou blokovacích tyčí. Ďalšia výhoda je, že integrované oceľové pásy tiež preberajú funkciu proti krádeži vo vertikálnom smere. Ak je plachta úmyselne prerezaná, je možné rezať iba po ďalší pružný oceľový pás. Oprava plachty je tiež rovnako  jednoduchá ako pri štandardnej bočnej plachte. Okrem toho sú pracovné úrazy spôsobené padajúcimi bočnými doskami minulosťou.

BOČNÁ PLACHTA S ANTIVANDAL SYSTÉMOM

Plachta SAFE CURTAIN môže byť tiež doplnená dodatočnými zváranými oceľovými lanami, ktoré ponúkajú zvýšenú ochranu proti krádeži.

OCHRANNÁ PLACHTA GUARD CURTAIN

Ako ďalšia alternatíva je k dispozícii aj plachta s vnútri navarenými oceľovými lanami. Ochrannú sieť je možné použiť aj na streche so zváranými oceľovými lanami.

OCHRANNÁ PLACHTA SIO STEEL

Zaistenie nákladu a plachta s ochranou proti krádeži. Obdĺžníkové oceľové laná zatavené zvnútra do bočnej plachty poskytujú ochranu proti krádeži.

PREKLÁPACIA PRACKA NAPÍNANIA PLACHTY

„Overcenter“ preklápacia pracka napínania plachty.

BEZPEČNOSTNÁ PRACKA PROTI SAMOVOĽNÉMU VYKLOPENIU

Bezpečnostná pracka s brzdou gurne, vhodná aj pre použitie na železnici.

BEZPEČNOSTNÁ PRACKA S POISKOU

Bezpečnostná pracka s poistkou a brzdou gurne, tiež vhodná aj pre použitie na železnici.

PLACHTA S GUMOVÝMI POPRUHMI

Bočná plachta s pružnými gumovými popruhmi (cik-cak); očká na uchytenie popruhov plachty o bočnice v uzatvorenom vyhotovení R.

PLACHTA S LICHOBEŽNÍKOVÝMI POPRUHMI

Plachta s lichobežníkovými gumovými popruhmi (cik-cak); očká na uchytenie popruhov plachty o bočnice v uzatvorenom vyhotovení R.

HLADKO POSUVNÉ KOLIESKA PLACHTY

KRONE používa zahnuté pojazdy plachty pre väčšinu rolovacích plachiet. Znižuje sa tým odpor koliesok na gumovej tesniacej lište, čo uľahčuje manipuláciu s plachtou pri jej zaťahovaní a otváraní.

ZAISTENIE NÁKLADU
BEZPEČNOSTNÁ PODLAHA – BEZPEČNÁ A ODHLUČNENÁ

Menej gurtní alebo zaobídenie sa bez protišmykových rohoží. To je možné pomocou špeciálneho striekaného náteru, ktorý sa nanáša na bežné podlahové dosky s hrúbkou povlaku cca 4 mm. Okrem ušetreného času pri zaistení (koeficient kinetického trenia 0,6), to tiež znižuje hluk generovaný počas zaisťovania nákladu.

PEVNÉ NÁSTRČNÉ KLANICE

Pozinkované nástrčné klanice (80 x 80 mm) určené pre príslušné fixačné otvory v podlahe sa používajú najmä pre zaistenie nákladu rezaného dreva. Tvrdené plastové výplne pre otvory, chránia otvory v podlahe pred špinou v prípade, že sa klanice nevyužívajú.

FIXAČNÉ OTVORY NA KLANICE

10 radov individuálne prispôsobiteľných fixačných otvorov pre klanice poskytujú flexibilitu na bezpečné zaistenie nákladu.

ZVÁRANÝ PALETOVÝ DORAZ

Privarený paletový doraz uľahčuje nakladanie a zabraňuje skĺznutiu nákladu.

SKRUTKOVANÝ PALETOVÝ DORAZ

Skrutkované paletové dorazy je možné rýchlo a bezpečne dodatočne priskrutkovať k vonkajšiemu rámu.

DORAZ VYTVORENÝ Z PEVNÝCH BOČNÝCH DOSIEK

Doplnkové prvky pripevnené na vonkajšom ráme zabraňujú ohýbaniu spodných dosiek a poskytujú dobrú ochranu pred kolíziou. Okrem toho je toto riešenie alternatívou k paletovému dorazu, ktorý je potrebný pre certifikáciu Daimler 9.5.

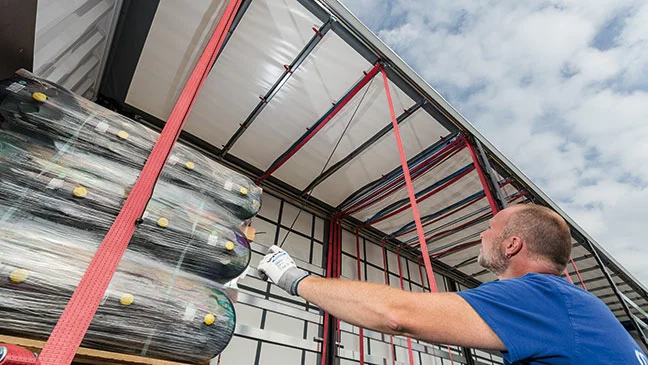

MULTI STRAP

Multi Strap je systém napínacích popruhov, ktorý sa dá premiestňovať po celej dĺžke nakladacieho priestoru, čo vodičovi výrazne uľahčuje  používanie gurtní na zaistenie nákladu. Popruhy uchytené v špeciálnej konštrukcii pod strechou návesu, ktorý sa dá rýchlo presunúť zospodu pomocou posuvného zariadenia. V tomto prípade postačuje otvorenie iba jednej strany bočnej plachty. Po naložení sú napínacie gurtne okamžite k dispozícii a dajú sa rýchlo upevniť. Gurtne, ktoré nie sú potrebné, môžu byť uložené pri prednom čele na držiaku. Ušetrí sa tým miesto a nakladací priestor zostáva voľne prístupný. Po uvoľnení napínacích gurtní sú bungee šnúrami stiahnuté späť do svojej východiskovej polohy pod strechou. Maximálna ložná šírka zostáva vždy k dispozícii. Po vyložení nákladu už nie je potrebné gurtne zrolovať a skladovať a sú rýchlo pripravené pre ďalšie použitie.

PREDELOVACIE PRIEČKY

Šírkovo nastaviteľné upínacie priečne dosky.

PRIEČNE UZAMYKACIE TYČE

Oceľové, výsuvné, priečne dosky so zámkami na zaistenie nákladu smerom dozadu.

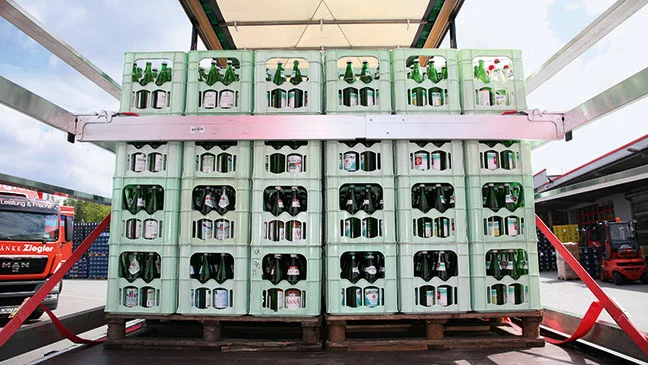

HLINÍKOVÉ OTOČNÉ LIŠTY NA PREPRAVKY

Na zaistenie nápojových prepraviek a nápojových paliet je možné lišty otočiť horizontálne alebo vertikálne.

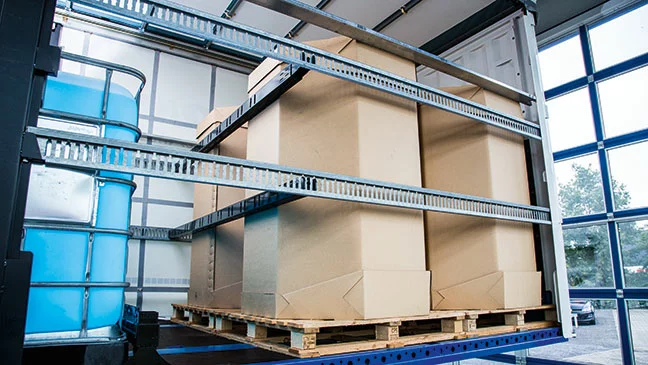

ZABEZPEČENIE OCTABINOV

Oceľové bočné dosky a uzamykacie tyče sa používajú aj na zaistenie osemhranných Octabin boxov. Reverzné laty poskytujú tesné uchytenie na oboch stranách.

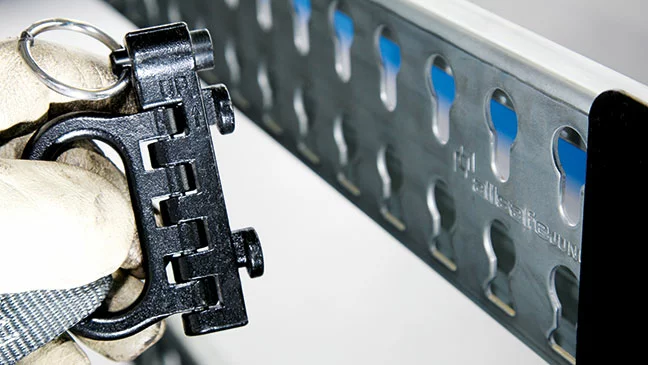

UNIVERZÁLNE ZAISTENIE NÁKLADU SYSTÉMOM AJ

Systém AJ ponúka širokú škálu možností zabezpečenia. Oceľové bočné dosky s otvormi na zámky pojmú širokú škálu prvkov: uzamykacie tyče na zaistenie nákladu vzadu, latové zásuvky, ktoré je možné umiestniť podľa potreby na umiestnenie zásuvných dosiek v priečnom smere, popruhy na zaistenie jednotlivých tovarov v pozdĺžnom smere.
